공작물 축조신고 - 발전소 공작물의 구조안전 및 내진설계 확인서, 내풍설계 확인서#2프로젝트/구조안전확인 2023. 4. 26. 09:45
안녕하세요 오늘은 공작물 축조신고- 발전소 공작물의 구조안전 및 내진설계 확인서, 내풍설계 확인서 2탄입니다.
1탄은 다음 포스팅입니다.
감사하게도 같은 발주처에서 동일한 프로젝트가 있어 진행하게 되었습니다.
진행 순서는 이전 포스팅과 동일하기 때문에 생략하고 다루지 않았던 이야기를 추가적으로 진행해 보도록 하겠습니다.
내진설계 과정에서 Base Shear (밑면 전단력) 을 산정하게 됩니다.
밑면 전단력은 지진에 의해 구조물 밑면에 작용하는 설계용 총 수평력으로 지진응답계수 (Cs) 에 건물의 유효중량
(W) 를 곱하여 계산하게 됩니다.
이때 Cs 값은 건물의 고유주기 (Ta), 반응수정계수(R), 중요도계수(I) 등에 따라 그 값이 결정됩니다.
오늘은 본 프로젝트의 고유주기 (Ta) 에 대해서 알아보겠습니다.
고유주기를 산정하는 방법은 두가지가 있습니다.
- 구조기준에 따른 방법으로는 고유주기 약산식에 따른 주기 Ta 에 주기상한계수 Cu 를 곱한 값을 사용.

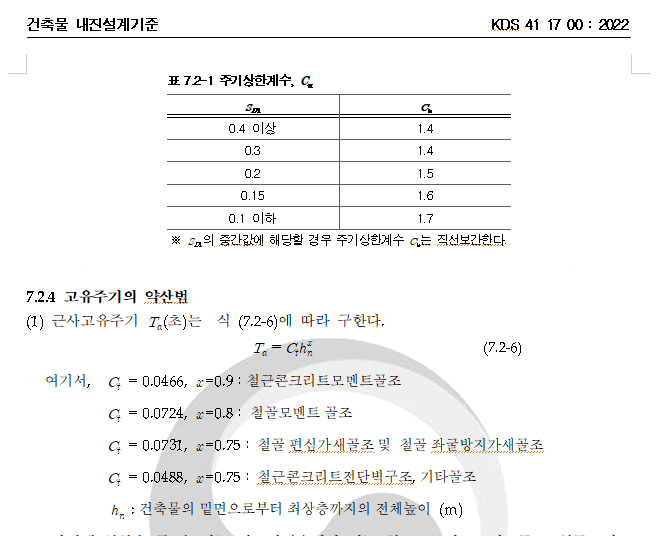

<구조기준에 따른 고유주기 산정방법>
2. 수치해석적으로 산정하는 방법 (Mode 해석을 통해 구하는 방법) ; 이때는 Cu 값을 적용하지 않음.
<수치해석결과>
발주처에서는 1의 약산식 방법으로 주기 (T) 를 산정하였으며, 저는 발주처 구조도면을 바탕으로 해석모델을 만들고 2의 방법으로 주기 (T) 를
검토하였습니다.
약산식 방법은 다소 보수적으로 주기가 계산되는 경향이 있으므로 가능하면 2와 같이 해석모델을 만들어서 필요시 경제적인 설계를
하거나, 주기를 검증하는 것이 필요하다고 생각합니다.
기타 유사한 용역의 구조안전확인서 (내풍설계 확인서, 구조안전 및 내진설계 확인서) 관련 사항은 본 포스팅 상단의 1탄 포스팅을 따라
가시면 확인할 수 있습니다.
