경남 Y 초등학교 본관동 내진보강 구조설계 용역





경주, 포항 지진 이후, 이제 우리나라도 더 이상 지진으로부터 안전한 지역이 아니라는 공감대가 형성되면서 각 지자체에서는 보유 건축물에 대해 지진에 대한 피해경감을 위한 내진설계를 도입 하고 있습니다. 특히 초중고 학교 시설물의 경우에는 대체로 건립연도가 오래되어 지진 발생시 안전성에 취약 할 수 있고, 많은 청소년들이 한 공간에 밀집되어 있는 특성과, 유사시 대피소로도 활용되어야 한다 는 측면에서 구조안전성과 내진설계가 더욱 요구된다고 판단됩니다.



이에 따라 지진·화산재해대책법에서는 행안부가 기존 공공시설물 내진보강 기본계획을 수립하고 각 기관별로 소관 시설물의 내진 성능을 향상하는 내진보강대책을 매년 수립·추진하도록 규정하고 있으며, 교육부에서는 1,2단계 계획에 따라 내진보강대책을 마련하여 수행하였고 3단계 계획(2021~2025년)에 따라 내진성능평가와 보강설계, 공사를 진행중입니다.



오늘은 2022년2월에 용역공사를 수주하여 4월에 종료한 “Y 초등학교 본관동 내진보강 구조설계 용역”의 수행과정을 포스팅 하고자합니다.



먼저 정부기관에서 발주되는 모든 공사 (용역, 물품 포함) 는 모두 나라장터를 통해 공고되며 대부분의 공사는 입찰자격과 지역제한이 있습니다. 입찰과정 및 방법은 오늘의 주요 내용이 아니므로 생략하도록 하겠습니다.



나라장터 공고 예시







학교시설의 경우 성능평가와 내진설계는 “지진화산재해대책법 제14조에 규정에 따라 초중고 및 특수학교의 학교시설 내진설계 및 기존 학교시설의 내진성능평가와 보강에 관련된 기준 및 절차” 에 따라 진행되어야 합니다. 내진 설계 기준은 아래파일에 첨부하였습니다.





학교시설+내진설계기준-2020일부개정+안 (4).hwp

2.58MB







본 프로젝트는 해당 학교시설에 대한 성능평가 (안전진단 + 선형평가) 자료가 있는 상태에서 당사는 비선형평가와 보강설계를 담당하여 수행하였습니다.





수행 과정은 그 양이 많아 모두 기술하기 어려워 최종 보고서의 일부만 발췌하여 게시하겠습니다.





기존 선형 평가모델







비선형 평가모델









비정형성 검토







보강안 수립 및 구조 모델링







성능점 확인







변위비, 연직하중 분담율 확인

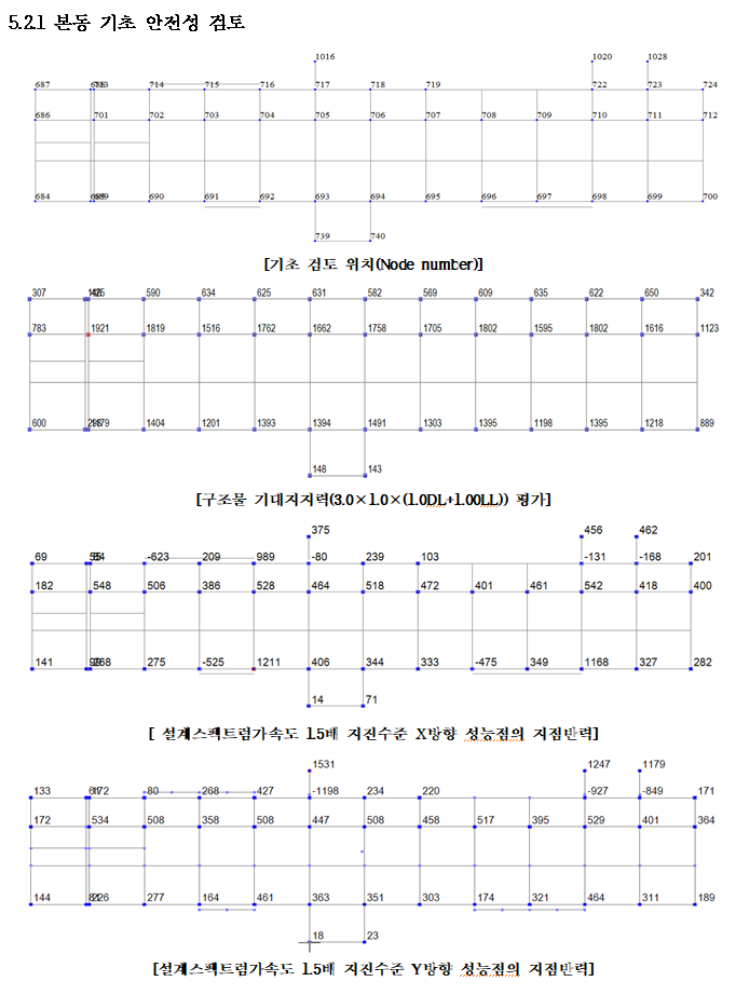

기초 안전성 평가

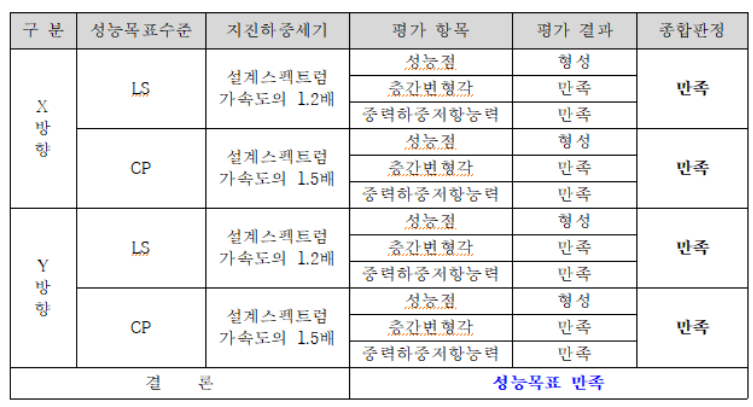

종합결론









보강도면 작성







공사비 내역서 작성

이상과 같이 경남 Y 초등학교 내진보강 구조설계 용역 프로젝트에 대해 마칩니다.



자세한 내용은 포스팅하기에 너무 길고 대략적으로 이런 형태로 진행된다 정도의 참고자료로 봐주시면 감사하겠습니다.
